概述

这个整一个简单的活,做一个呼吸灯。怎么实现呢?现在没有这个定时器的PWM辅助,就需要造出一个PWM来控制LED,本质上是一个PWM的实现。(这里默默地想到了第一次在TI的开发板上实现呼吸灯的方法,直接用两个for循环,很粗暴但是作为第一个自己写的程序,现在想起来还是蛮有意思的)

实现思路

这里可以用一个简单的状态机来控制,一共有四个LED,每个LED循环呼吸,直观来看需要8个状态(3位的状态)。现在我们来梳理一下这个逻辑。

分析一下,可知需要1个计数控制PWM的占空比,4个时钟信号,一个主频率,另外三个分频得到控制PWM的频率,占空比信号变化的频率和控制完成一次呼吸的频率。

有了硬件,接下来描述一下逻辑,首先是使用分频得到稳定的呼吸频率(1Hz),PWM频率(100kHz)。在前半个呼吸周期中(0.5s),PWM占空比逐渐增大到100%,在后半个周期中,减小到0%,中途通过改变控制PWM占空比的计数器(先递增,后递减)来实现。

所以最关键的是这个占空比计数器应当如何变化:已知芯片的内部频率是50MHz,因此,这里占空比计数器应当从0变化到500(经过0.5s),再从500变化到0(再经过0.5s),可以推出,占空比计数器变化的频率应该是1kHz。

具体实现

经过上述描述:这里为每个时钟信号都分别定义了计数器,然后生成响应的时钟信号(clk时序逻辑中)。

  1. 在duty_clk时序逻辑中,主要是改变duty_counter的大小实现占空比以1kHz递增;

  2. pwm_clk(clk)(实际上PWM是以clk为基准的,虽然其变化频率是100kHz,但是需要通过一个pwm_counter去作比较得到PWM信号,不需要刻意单独生成pwm_clk)时序逻辑中,通过比较pwm_counter和duty_counter,生成pwm波形;

  3. 在breath_clk时序逻辑中,主要是控制led以1Hz频率进行更换;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2022/07/16 17:19:46
// Design Name:
// Module Name: breath_led
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////


module breath_led(
input clk,
input rstn,
output [3:0] led
);

// 分频系数设定
localparam MAX_PWM_COUNT = 9'd500, MAX_LED_COUNT = 3'd4,
DUTY_DIV = 16'd25_000, BREATH_DIV = 26'd25_000_000;

// 占空比控制、LED控制、PWM频率、占空比变化频率、呼吸频率计数器
reg [8:0] duty_counter;
reg [2:0] led_counter;
reg [8:0] pwm_counter;
reg [15:0] duty_clk_counter;
reg [25:0] breath_clk_conter;

// 时钟信号
reg duty_clk, breath_clk;

// 控制信号
reg duty_flag, last_duty_flag; // 控制duty变化方向
reg pwm; // PWM信号

// 时钟信号发生,这里采用的方法是直接从主时钟产生,也可以选择一级一级由不同时钟产生
always @(posedge clk or negedge rstn) begin
if (!rstn) begin
duty_clk_counter <= 0;
duty_clk <= 0;
end
else begin
if (duty_clk_counter == (DUTY_DIV - 1'b1)) begin
duty_clk <= ~duty_clk;
duty_clk_counter <= 0;
end
else begin
duty_clk_counter <= duty_clk_counter + 1'b1;
end
end
end

always @(posedge clk or negedge rstn) begin
if (!rstn) begin
breath_clk_conter <=0;
breath_clk <= 1;
end
else begin
if (breath_clk_conter == (BREATH_DIV - 1'b1)) begin
breath_clk <= ~breath_clk;
breath_clk_conter <= 0;
end
else begin
breath_clk_conter <= breath_clk_conter + 1'b1;
end
end
end

// 占空比信号控制
always @(posedge duty_clk or negedge rstn) begin
if (!rstn) begin
// reset
duty_counter <= 0;
end
else begin
// flag为0,表示在呼,占空比增加
if (duty_flag == 0) begin
duty_counter <= duty_counter + 1'b1;
end
// flag为1,表示在吸,占空比减少
else if (duty_flag == 1) begin
duty_counter <= duty_counter - 1'b1;
end
else begin
duty_counter <= duty_counter;
end
end
end

always @(posedge duty_clk or negedge rstn) begin
if (!rstn) begin
// reset
duty_flag <= 0;
last_duty_flag <= 0;
end
else begin
if (duty_counter == (MAX_PWM_COUNT - 1'b1) && last_duty_flag == 1'b0) begin
duty_flag <= 1'b1;
last_duty_flag <= duty_flag;
end
else if (duty_counter == 1'b1 && last_duty_flag == 1'b1) begin
duty_flag <= 1'b0;
last_duty_flag <= duty_flag;
end
else begin
last_duty_flag <= duty_flag;
duty_flag <= duty_flag;
end
end
end

// 呼吸灯控制计数器,每加一就换一个LED
always @(posedge breath_clk or negedge rstn) begin
if (!rstn) begin
led_counter <= 0;
end
else begin
if (led_counter == (MAX_LED_COUNT - 1'b1))
led_counter <= 0;
else begin
led_counter <= led_counter + 1'b1;
end
end
end

// PWM信号产生
always @(posedge clk or negedge rstn) begin
if (!rstn) begin
pwm <= 0;
pwm_counter <= 0;
end
else if (pwm_counter == (MAX_PWM_COUNT - 1'b1)) begin
pwm_counter <= 0;
end
else if (pwm_counter <= duty_counter) begin
pwm <= 1'b1;
pwm_counter <= pwm_counter + 1'b1;
end
else begin
pwm <= 1'b0;
pwm_counter <= pwm_counter + 1'b1;
end
end

// 传送PWM信号
assign led[0] = (led_counter == 0) ? pwm : 0;
assign led[1] = (led_counter == 1) ? pwm : 0;
assign led[2] = (led_counter == 2) ? pwm : 0;
assign led[3] = (led_counter == 3) ? pwm : 0;
endmodule

Debug了一下

原来的程序主要是设定这个duty_counter和duty_flag有些问题,没有用last_duty_flag这个寄存器,导致其中进行非阻塞赋值的时候,出现了一些问题(判断语句中用了这个寄存器判断,然后又在后面将这个寄存器进行了赋值,好像是这样就出现了问题,现在在判断中使用的是上一个时刻的duty_flag也就是last_duty_flag这个寄存器,在赋值的时候是使用的duty_flag这个寄存器,现在就不存在这个问题了)。

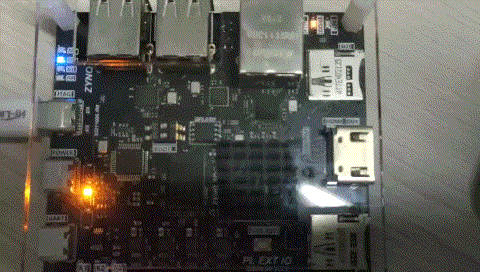

图片展示一下效果:

BreathLed

总结

  1. verilog实现比较运算 (>, <, <=, >=) 的时候是通过什么电路结构来实现的?主要是通过LUT及其辅助电路进行实现(针对Xilinx的FPGA)数据比较器在FPGA中的实现_lu-ming.xyz的博客-CSDN博客_fpga 比较器;基于比较后,还能够进行排序处理,全并行的排序方法如下:读论文之《基于 FPGA 的并行全比较排序算法》_李锐博恩的博客-CSDN博客,包括堆排序的方法堆排序的Verilog实现 - 知乎 (zhihu.com)
  2. 这是一篇实现双调排序比较好的文章:FPGA排序模块与verilog实现 [ 含源码!!! ] - 知乎 (zhihu.com)
  3. 实现组合逻辑可以分有哪些结构?LUT的结构是通过RAM加MUX进行实现的。LUT是如何实现千万种逻辑结构的_一个早起的程序员的博客-CSDN博客_lut结构
  4. MyHDL:一个把Python编程HDL的玩意儿
